工作流程
1、物料進入清洗箱后,在洗沙輪的帶動下翻滾,與水充分接觸、清洗,同時,輪子上行處的噴淋管道噴出水流,及時將雜質及比重小的異物帶走,經清洗后的物料被隨著洗沙輪的翻滾送至后端脫水篩,被脫去多余水分后,自出料口送至輸送帶。 2、清洗箱溢流出的廢水(含大量細砂、泥漿、粉塵等雜質),經真空高壓泵輸送到旋流器中,進行離心分級濃縮,細沙通過沉沙嘴排入脫水篩上層進行脫水處理,剩余的廢水(含泥、粉塵等雜質)則通過旋流器溢流口,排入高位返水箱后排出。
分離后,廢水含泥量<百分之3%,可確保在上述施工條件下的清孔、灌注、護壁的泥漿使用要求。而沙子含水量<百分之15,可直接出售。
車載泥漿凈化機所采用的旋流器為廠家訂制,可20度 、 15度 、 8度多次變徑,能針對不同物料、濃度進行調整,以此實現分離效果。
設備整機密封性好,防止漏料,防泥漿飛濺,使用環境干凈整潔;整機防腐,管道內刷玻璃鋼,使用年限長;篩網,電控箱等相關配件,均采用高質量配件。

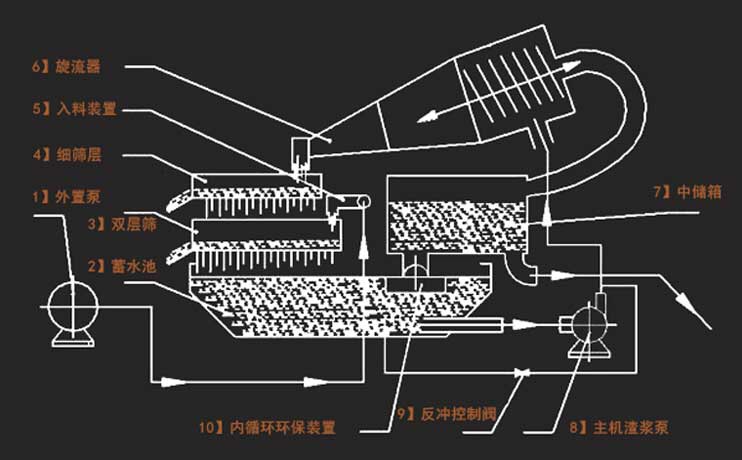

結構及處理流程
1】. 外置泵(液壓螺桿泵)將現場廢漿池中的泥漿抽至振動篩粗篩層3,通過振動篩粗篩 層篩分過后,大于2mm以上的顆粒物將會排出,小于2mm的顆粒物會進入蓄漿池內。
2】. 此時主機渣漿泵8將蓄漿池2中的泥漿泵送至旋流器6中,經過旋流分離以后,絕大部 分凈化分離后的達標漿液,將從旋流器6的溢口流出并進入中儲箱7中。
3】. 旋流器6所分離出的廢渣則通過其底流口排出,進入振動篩細篩層4上,通過其篩振 實現對廢渣的脫水并最終排除。
4】. 反沖控制閥9通過一個三通與主機渣漿泵相連,三通通過管道連接,分別連接旋流器 和主機渣漿泵8以及蓄漿池2,可利用主泵的富余流量,通過反沖控制閥實現對蓄漿池2中 泥漿的攪拌,防止泥漿在設備內沉淀。
?
技術參數
型號 處理能力(t/h) 進料粒徑 篩面尺寸 分離器規格 整機功率 重量 外形尺寸
HT-FX40 10-30 ≤10 900*1800 200 13.2 2500 4900*2527*3100
HT-FX60 10-30 ≤10 900*2400 250 13.2 2982 5500*2527*3100
HT-FX80 30-60 ≤10 1200*2400 300 19.4 3949 5572*2827*3134
HT-FX200 60-100 ≤10 1500*3000 350 24.5 4896 5800*3400*3500
技術優勢
多行業適用
泥沙凈化機可廣泛用于市政工程, 城建,地鐵,盾構,打樁泥漿行業
節約開支
可以大量節約廢棄泥漿的處理費用,大大 減少廢漿的外運處理量,節約工程開支。
收益增加
經泥沙分離機處理后的泥沙 含水<15%,可直接出售獲利。
減少運輸成本
泥沙分離機可實現廢漿利用, 減少了廢漿處理過程中的運輸成本。
